您現在的位置: 首頁 > 產品中心 > Z42X上下分型造型機 > 上下射砂雙射桶水平分型造型機

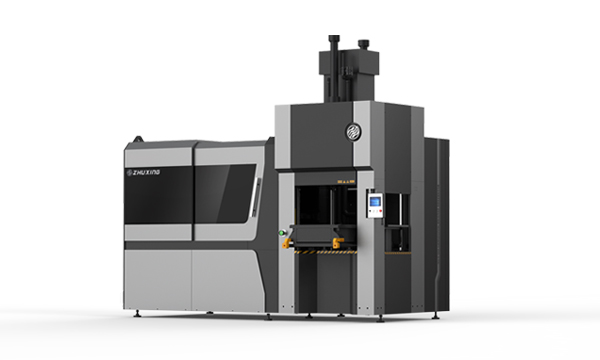

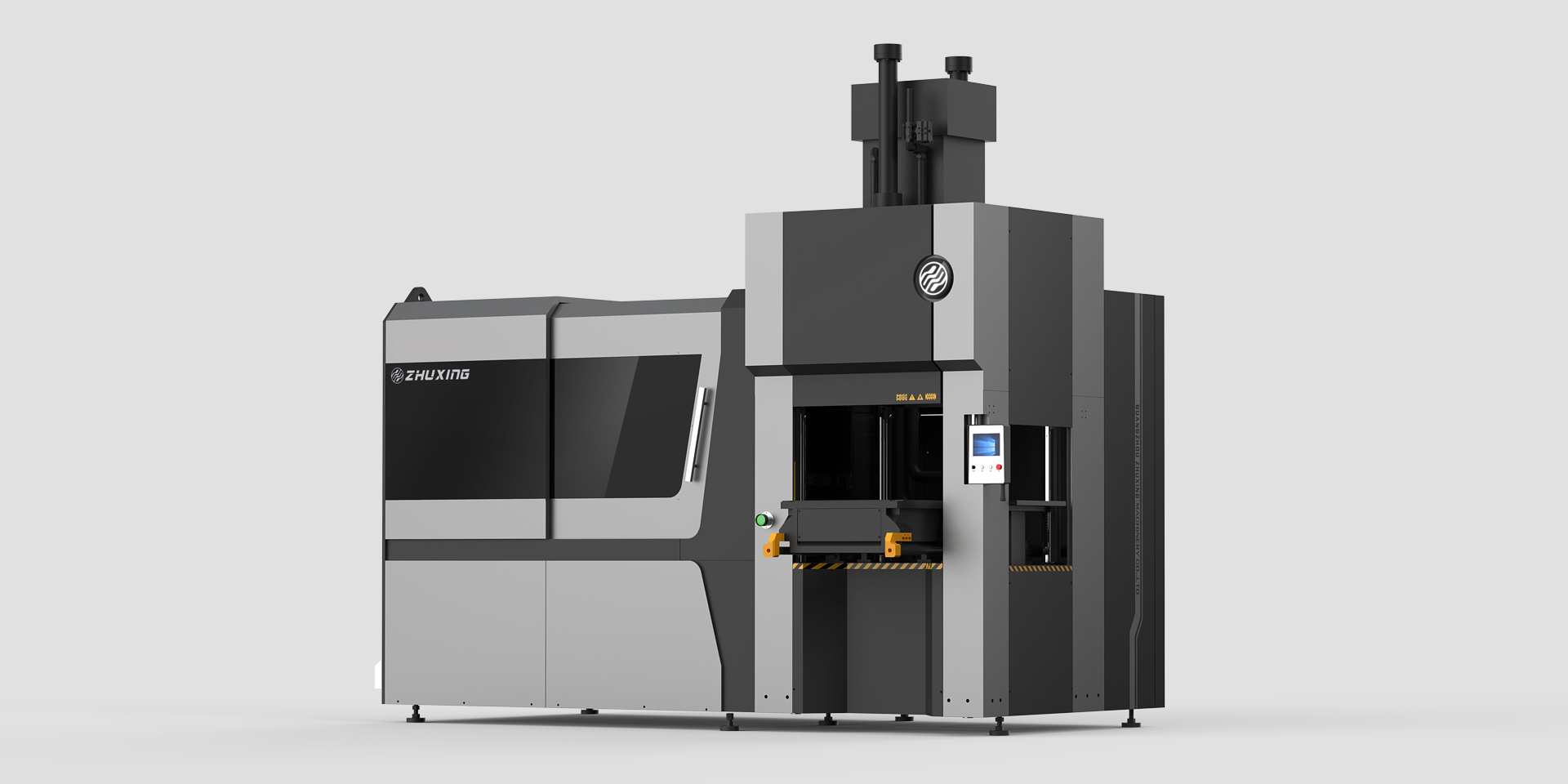

上下射砂雙射桶水平分型造型機

上下射砂造型機采用雙射筒結構,頂部和底部給上、下箱單獨氣流射砂,極大得改善了一些深孔、結構復雜鑄件陰影面不夠緊實的問題。

·速度快,最快能達到100模每小時

·滑出放砂芯更安全

·滑出、不滑出可調可控,不放砂芯或者放小砂芯可調整成不滑出模式,速度更快。

·需要挖地坑。

·全密封不漏氣,不飛射砂桶與噴嘴之間硬連接,沒有任何縫隙)

·射砂桶不會堵。

·型砂中有鐵塊和雜物也不會卡住機器。

·上箱表面無散落砂

·支撐滑出下芯的滑出軌道,設計在機身內,設備運行,沒有任何零部件在機身外運動,確保安全。


產品參數
型號Z426XZ4265XZ427XZ428XZ429XZ4211XZ4212XZ4214X
砂型尺寸(mm )610×510650×550710×610810×710900×8001100×10001200×11001400×1200
砂型高度上180~260上180~260上180~260上180~260上260~300上260~330上260~330上260~330
下160~260下160~260下160~260下160~260下160~260下160~260下160~260下160~260
可滑出下芯
造型方式上下射砂+壓實          上下射砂+壓實          上下射砂+壓實          上下射砂+壓實          上下射砂+壓實          上下射砂+壓實          上下射砂+壓實          上下射砂+壓實
造型速度39秒/箱39秒/箱43秒/箱50秒/箱55秒/箱60秒/箱65秒/箱70秒/箱
擠壓壓力0.7Mpa
(2段轉換式)
07Mpa
(2段轉換式)
07Mpa
(2段轉換式)
07Mpa
(2段轉換式)
07Mpa
(2段轉換式)
07Mpa
(2段轉換式)
07Mpa
(2段轉換式)
07Mpa
(2段轉換式)
驅動方式空氣&氣動液壓裝置空氣&氣動液壓裝置空氣&氣動液壓裝置空氣&氣動液壓裝置空氣&氣動液壓裝置空氣&氣動液壓裝置空氣&氣動液壓裝置空氣&氣動液壓裝置
空氣消耗量2.2m32.5m32.8m33.1m33.5m33.8m34.3m34.8m3
使用電源AC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24V
控制方式觸摸屏/PLC觸摸屏/PLC觸摸屏/PLC觸摸屏/PLC觸摸屏/PLC觸摸屏/PLC觸摸屏/PLC觸摸屏/PLC
砂型重量258KG297KG360KG478KG679KG1038KG1246KG1585KG
澆冒口數量2525254545454545
澆冒口直徑Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40
機器凈重12.5 T13.2 T14 T15.5 T16.6 T18 T19 T20 T
工作氣動壓力(Mpa)0.4~0.60.4~0.60.4~0.60.4~0.60.4~0.60.4~0.60.4~0.60.4~0.6
**根據用戶需求,砂箱尺寸可適當調整。
造型速度按照戶外溫度.氣源.擠壓壓力等條件會變動。
